Socializando...




Então povo, o Pakéquis (um dia explico esse nome) agora está no Facebook. Criei uma página pra ele por lá pra facilitar postar coisas menores (fotos por exemplo), notícias e outras coisas que encontro por aí. Pra acompanhar é só clicar em "Curitr" aí na caixa ao lado ou diretamente na página (http://www.facebook.com/pakequis).

XXXI Projete na ETEFMC

Seguindo a tradição aqui estão as fotos da PROJETE deste ano. Dei só uma passada rápida por lá (a feira foi do dia 6 a 8 de Outubro) e só tirei algumas poucas fotos. É só clicar nas imagens pra ver maior (o zoom de imageens no Blogger está bem melhor agora).

Primeiro um kit educacional antigo. Tão antigo que até eu usei nas aulas no meu tempo. É um módulo fabricado pela Datapool de Itajubá.

Kit de Eletronica Digital Datapool

Este ano montaram uma sala com vários experimentos de física e tinha uma vitrola valvulada com alguns discos de vinil (a molecada hoje não sabe o que é isso). Tirei fotos internas onde dá pra ver que fizeram algumas adaptações e alguns consertos com componentes mais novos. A marca é Intramar (que eu nunca ouvi falar).

Vitrola valvulada

Vitrola Valvulada

Vitrola Valvulada

A área de ex-alunos estava mais vazia que no ano passado e além dos mesmos aparelhos que eu mostrei aqui em outro post tinha esta valvula grandinha:
Valvula de potência

E marcando presença o cachorro robô, agora com uma pintura mais "natural" e pelo crescido...

Cachorro Robô


Um diorama estranho num projeto de alunos. Não me atrevi a perguntar o que era...

BOPE?

BOPE?

E sim, tinha uma parte eletrônica do lado:

BOPE?

Uma mão biônica (também projeto de alunos) com uma mecânica bem feita e complexa (talvez não muito prática, mas muito legal).
Mão Biônica

Mão Biônica

Claro, tinha bichinhos de componentes também:
Bichos de componentes eletrônicos

Brinquedo Novo...

Pois é, olha o que apareceu por aqui:
MSX HotBit HB-8000

Pra quem não conhece, é um MSX modelo HotBit HB-8000. Confesso que não sou muito chegado a computadores antigos e só usei um MSX lá pela sexta ou sétima série do ensino básico. Então eu estou no nível de "o que eu faço com isso?".

Talvez eu brinque um pouco com o BASIC arcaico (e pensar que faz pouco tempo que parei com o VB 6 e passei para o VB 10) e testar alguma coisa do livro "Games for you MSX computer" (de Grahan Carter, Virgin Books - 1985) que encontrei num sebo. Caso me empolgue posso até brincar de fazer ums cartuchos ou outras coisas pra ele (mas não vou sair por aí vestindo a camisa azul!)...

Carro do Google Street View em Itajubá MG

Hm... E não é que o Google Street View chegou aqui no Interior? Fotos tiradas Sexta-Feira passada em Itajubá (MG).
Carro do Google Street View em Itajubá MG

Carro do Google Maps em Itajubá MG

Mais fotos do museu da ETE-FMC

Hm... Faz tempo que não escrevo aqui...

Pois então senhores, algumas pessoas reclamaram da falta de atualizações por aqui e resolvi postar algumas fotos qua sobraram da minha visita ao museu da ETE-FMC ano passado.

Primeiro uma fonte de laboratório PEK (acho que é isso, está meio apagado o nome). Ela é montada num carrinho e possui duas saídas ajustáveis de 0 a 700V por 0,2A e outras duas de 0 a 35V por 5A. Nada mal. Lembro de ter usado algumas destas nas aulas por volta de 1993-95.
Fonte de alimentação

Outro equipamento que eu cheguei a usar nas aulas foi o osciloscópio abaixo. Foi somente nesta visita ao museu que eu descobri que era um Heathkit.
Osciloscópio Heathkit

Agora duas fotos das cameras Sony que ficavam no laboratório de televisão. Tive apenas uma aula com elas e lembro que chegamos a usar até um test card "cabeça de índio" que ficava num pedestal. Era um mini estudio de TV montado nos fundos do laboratório.
Cameras Sony Antigas

Por dentro da camera:
Por dentro das Cameras Sony

Já essa camera não é do meu tempo:
Antiga Camera de TV

Por dentro:
Por dentro da camera antiga

Por dentro da camera antiga

Tem também um contador da Philips modelo PW4031:

Counter Philips PW4031

E um medidor de intensidade de campo Rohde & Schwarz BN15012 (VHF Feldstarke Zeiger). Ele tem uma antena retrátil interessante, fiz um vídeo que deve estar am algum lugar aqui no HD mostrando a antena sendo aberta e fechada. Depois coloco aqui.
Rohde Schwarz BN15012 Feldstarke Zeiger

De um equipamento marcado como "estação de TV" logo na entrada tirei as seguintes fotos internas.
Fonte:
Estação de TV valvulada

Montagem muito bem feita:
Estação de TV valvulada

Quanta válvula:
Estação de TV valvulada

E pra fechar uma foto interna de uma TV que eu esqueci o motivo de ter tirado. Lembro que tem a ver com essa válvula gordona. Me explicaram algo sobre ela, bati a foto e agora não lembro mais da explicação.
TV valvulada

Como Bônus a foto completa de onde tirei as imagens para o post de Links de Março (é da estação de TV também):
Montagem valvulada

Links de Março...

Hm... Faz tempo que não posto nada então vou colocar aqui uma lista de links que estavam no bookmark do navegador. Eu saio marcando vários sites e a lista acaba ficando enorme, preciso limpar qualquer hora.

E como tá faltando post no blog e sobrando link no "favoritos" segue a lista...



3. E para quem gosta de pedais de marcas mais famosas tem essas 23 páginas com fotos internas de muitos deles no Bossarea.

4. Uma maneira interessante de gravar painéis de alumínio corroendo com percloreto de ferro. Mais um site excelente (e em Português!) que encontrei enquanto pesquisava para o pedal...

5. The Hoard: o paraíso na terra. Ainda estou longe de ter um local assim... 10 páginas com fotos.

Agora links para os projetos do pessoal das listas que participo:

6. Display de AR do professor Paulo Roquetti. Mais projetos do professor podem ser vistos em seu canal no youtube.

7. LED Scope com R8C/1A do PacMan. Post de um ano atrás, mas tá valendo.

8. Um botão de Pausa para o Atari 2600. Este é do Victor Trucco cujo site também está ali do lado, na minha lista de leitura diária.

9. Conversores de pinagem para CI´s (feitos em casa). Do site do Tabajara, que parou no tempo da Web 1.0 (visualmente). Um dia ele para de usar o FrontPage 98 pra fazer site e de quebra coloca botões de navegação para que o usuário possa voltar a página principal...


Mapa do trajeto da TGIMBOEJ Brasil 2

Para acompanhar o andamento da TGIMBOEJ 2 fiz o mapa de lugares por onde ela passou e vou atualizar conforme o pessoal for dando continuidade ao projeto. Os links para as postagens de cada destinatário estão no mapa também. Basta clicar nos marcadores azuis.

Visualizar TGIMBOEJ Brasil 2 em um mapa maior

TGIMBOEJ Brasil 2

Depois de mais de um ano sem atualizações no rastreamento da primeira (e infelizmente única) TGIMBOEJ brasileira resolvi criar mais uma. Desta vez vou ficar de olho e cobrar cada um dos destinatários para ver se a coisa anda. As regras da caixa estão no post da primeira e a a nova já está pronta e será enviada amanhã para o primeiro destinatário. Segue uma foto da caixa antes de ser fechada:

A caixa desta vez ficou menor e tudo coube numa caixa Tipo 2B dos Correios. Não coloquei coisas muito grandes como da outra vez. Assim ela fica mais barata para enviar, o que me lembra de dizer algo importante e que gerou dúvidas quando a primeira ainda seguia seu tortuoso caminho:

Antes de pedir a caixa saiba que você não terá lucro algum com ela. Provavelmente os custos de envio para o próximo destinatário não serão compensados pelo que você retirar da caixa. O que importa aqui é a diversão. Então tenha isso em mente caso queira realmente entrar na brincadeira!

Incluí algumas coisas depois de tirar a foto anterior, mas já dá pra ter uma idéia de como ficou. Uma curiosidade é que apesar de ser uma caixa de sucata acabei incluindo muitos componentes novos. Tinha muita coisa aqui que nunca seria usada e ficavam ocupando espaço nas gavetas de componentes. Um exemplo são os LED´s abaixo, não sei como usaria esses LEDões vermelhos de 12mm ou os brancos de 10mm. Quem sabe encontrem alguém que tenha um projeto que possa utiliza-los.

E tem também esse kit de display de 8x2 com uma placa demo com PIC. Comprei na Sure Electronics e o redescobri enquanto fuçava nas caixas de tranqueiras em busca de itens para a TGIMBOEJ. Que seja bem usada por alguém que receba a caixa...

Um distribuidor de cartas com Arduino

Distribuidor de cartasPois é, não sou de postar links com projetos de outros sites aqui no blog mas gostei muito deste aqui e resolvi compartilhar. O Thales Nicoleti postou em seu blog um "Distribuidor de cartas automático" muito bem feito num post muito detalhado. Poxa, gostei da mecânica da coisa e da solução para retirar as cartas do baralho. Fora o sistema de controle montado numa caixa de fonte de PC.

Vai lá conferir e não deixe de assistir ao vídeo da máquina em funcionamento no fim da página. Um projeto destes merece sua visita.

E por falar nisso, conheço outros projetos em sites de eletrônica em Português que também merecem uma maior visibilidade. Sempre encontro projetos legais em sites pequenos e blogs-de-um-post-só por aí, enquanto estou pesquisando, e vou ver se faço mais posts como este. Aceito sugestões de links também, seja de um projeto que você fez ou de outra pessoa, desde que seja em Português. Pode usar o novo e-mail aí do lado ou os comentários.

Pedal de Efeitos (Parte V): Esquemas e Fotos da Montagem

Depois de muito tempo aqui estão as fotos da montagem do pedal. Nos últimos meses ele deu uma volta por aí, mas agora está aqui comigo e poderei fazer alguns ajustes no circuito e no software. Internamente o ninho de gato ficou assim:

A placa vermelha é a DCF51AC256 que vem com o kit DEMOAC da Freescale. Esta placa é a mesma que vem com outro kit de outro microcontrolador, a DEMOJM. Acredito que ninguém vai replicar este pedal, já que é muito mais fácil usar um PT2399 ou um FV1. Como eu disse nos posts anteriores o pedal foi um desafio para ver se eu conseguia fazer algo como o PT2399. Deu certo, mas ficou caro e ninguém vai querer copiar. Tentei usar o oscilador interno do microcontrolador mas como não deu certo e não queria perder tempo eu soldei um cristal de 4MHz direto nos pinos da placa.

Logo abaixo dá pra ver o conversor D/A com malha R2R. Os circuitos analógicos do pedal foram montados em uma placa separada montada em pé, assim:

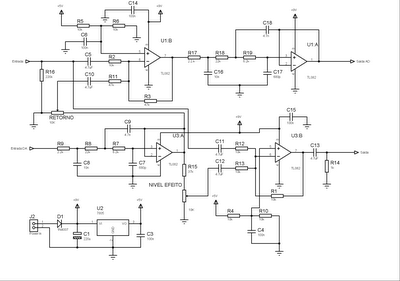

Nesta placa foram montados dois operacionais TL082 (tinha uns 15 na caixa de componentes, podem ser trocados por outros) e o regulador de 5V. O circuito não passa de dois mixers e dois filtros passa-baixas. O primeiro mixer recebe o sinal direto da guitarra e dá um ganho de quase 5. Assim caso um sinal de 1Vpp seja aplicado na entrada a saída pode chegar até o conversor AD perto do limite de 5V, garantindo uma conversão melhor, com 72dB de range (20Log(4095) em 12bits). Este mixer recebe parte do sinal da saída do conversor DA ajustado pelo potenciometro de retorno. O outro operacional da entrada é usado para o primeiro filtro passa-baixa com fc em torno de 8kHz. As fórmulas para calcular dos componentes do filtro podem ser encontradas em qualquer livro ou site sobre operacionais. No meu caso usei o site Okawa Electric Design para facilitar as coisas. A saída do filtro vai direto para o conversor AD do microcontrolador.

Na parte de baixo do esquema o circuito é o oposto do anterior. Um filtro passa-baixas também em 8kHz dá uma ajeitada na saída do conversor DA (R2R) e entra no mixer de saída misturado com o sinal de entrada. Coloquei um potênciometro para regular o nível do efeito em relação a entrada original.

Como a fonte não é simétrica e o conversor AD não aceitam tensões negativas, um nível DC é injetado nos operacionais via divisor de tensão em alguns pontos (em 2.5V). A alimentação só tem um 7805 para gerar o 5V do microcontrolador, nada mais. Os operacionais são alimentados diretamente pelos 9V da fonte externa, por isso o diodo na entrada. Isso evita que uma alimentação invertida queime todo o circuito. Não quero ter que dar manutenção nesse ninho de gato. Depois de tudo montado ficou dificil fazer qualquer modificação no circuito. Devia ter feito uma placa única para todo o circuito. Isso que dá fazer as coisas às pressas.
Para fechar aí está o esquema do circuito digital do pedal. Só o uControlador mesmo, a malha R2R, dois LED´s e as chaves ligadas a três entradas. Estas chaves selecionam o efeito no estilo dos velhos multicart Atari da Dactar. Um potênciometro ligado a uma entrada analógica controla o tempo de atraso e outros parametros do efeito. Algo que faltou foi uma forma de desligar o sinal de entrada para deixar só o sinal processado na saída. Isso aumentaria a quantidade de efeitos que eu poderia criar.

Agora só falta postar sobre o software, mas vai ter que ficar para outro post. Preciso ajeitar o projeto para ficar apresentável e colocar alguns outros efeitos que eu e o Mário bolamos. Não sei se irão funcionar então precisarei de um tempinho para testar. Até mais...

Lembranças do Univac 418...

A foto abaixo é do painel de um computador Univac 418 que pertencia a FAI. Os 418 eram computadores transistorizados de 18 bits e foram produzidas aproximadamente 400 unidades de três modelos diferentes (O da FAI parece ser um modelo 2) de 1963 a 1969. Um brinquedo destes, na versão básica, custava mais de US$250.000. (fonte)

Univac 418

Esta unidade pertencia a Companhia de Processamento de dados do Estado de Minas Gerais (PRODEMGE) e foi doado para a FAI em 1977, pelo governador Aureliano Chaves. Dando uma pesquisada encontrei um documento com um projeto de alunos da FAI que modelaram o computador e o prédio onde ele ficava (ocupando uma sala inteira) em 3D no Blender. A leitura é interessante (página 173).

Consegui estas fotos do painel do U418 no mês passado e elas me trouxeram algumas lembranças de infância. Era por volta de 1985 e eu morava perto da ETE e da FAI. De vez em quando alguma criança aparecia com estranhos cartões com furos e sequências de números (parecidos com este aqui) encontrados perto da FAI. A utilidade destes cartões era motivo de muita especulação. A hipótese mais aceita era a de que os cartões seriam as provas aplicadas aos alunos da “administração” (era assim que chamávamos a FAI na época).

Para nós o uso mais comum dos cartões era como moeda de troca (já que dinheiro de verdade ninguém tinha). Os cartões eram escassos e todo mundo queria ter alguns. Dava pra trocar por brinquedos, figurinhas ou gibis (alguns exemplares da minha primeira coleção foram embora assim) com os outros moleques do bairro. Isso durou algum tempo até a “desvalorização da moeda” quando uma menina conseguiu uma caixa inteira destes cartões e distribuiu pra todo mundo.

Já deu pra entender que os cartões eram os usados para programar o U418. Como os programas ocupavam muito espaço físico por causa dos cartões estes eram descartados depois de um tempo. E nós então brincávamos com programas velhos que foram jogados fora. A caixa de cartões devia ser de um programa bem grande (tipo esta aqui)...
Univac 418

Univac 418

Univac 418

Univac 418

Pulando alguns anos tive meu primeiro e único encontro com este lendário computador (a lenda dizia que ele era da NASA). Numa feira da FAI a sala onde ele ficava estava aberta a visitação. Não sei se ainda era usado ou mesmo se funcionava. Desta visita o que mais me chamou a atenção foi o piso elevado verde do CPD que tinha uma das placas estragadas (com um rombo). O computador que é bom eu nem lembro direito...

Parece que o painel mostrado nas fotos é a única parte que sobrou do computador e estará no acervo do futuro museu da FAI.

Univac 418 circuit

Univac 418 circuit
