Sobre Microtransmissores de FM

Estava fuçando na minha estante de revistas antigas e me deparei com um editorial da revista Antenna, Volume 91 No. 5 de Setembro/Outubro de 1984. Neste editorial o grande Gilberto Afonso Penna (o Junior) fala sobre uma norma federal baixada em 1983 restringindo o uso de equipamentos “de radiação restrita” (minitransmissores). Segundo o editorial o DENTEL pediu a várias editoras técnicas e aos fabricantes de kits para que parassem com a divulgação e a comercialização dos aparelhinhos.

Transmissor de FM Scorpion
O editor informa que a revista Antenna, seguindo o pedido do DENTEL, havia cessado a publicação de artigos sobre o tema e lamenta que as outras editoras não tenham feito o mesmo. E nunca fizeram: kits de microtransmissores de FM podem ser encontrados a venda até hoje e a revista de eletrônica (só sobrou uma) continua a publicar o mesmo circuito ano após ano.

Placa do transmissor de FM Scorpion
E este editorial da Antenna me fez lembrar que eu tenho guardado dois destes transmissorzinhos. Um deles (das fotos acima) é o famoso Scorpion fabricado pela Superkit e o outro foi montado por uma colega no tempo que eu fazia curso técnico (1992-95) baseado em alguma revista. Eu ganhei os dois junto com um lote de velhos componentes e outras tranqueiras que a dona nunca mais iria usar.

Microtransmissor de FM
A versão “não comercial” mostrada acima foi feita num pedaço de circuito impresso desenhado com caneta para retroprojetor e fita adesiva (Durex). O mais legal é que a dona do transmissor assinou a “obra” no lado da solda:

Placa microtransmissor FM
Sim! Ela mesma, vocês podem não acreditar mas ela entende de eletrônica. Isso é praticamente uma tradição pra quem faz curso técnico e se empolga com a matéria: Depois do pisca-pisca com LED todo mundo tem que montar um transmissor de FM pra incomodar os vizinhos.

Não sei se a norma citada na revista Antenna ainda está em vigor (preguiça de olhar o site da Anatel), mas segue o esquema do transmissor de FM das fotos:

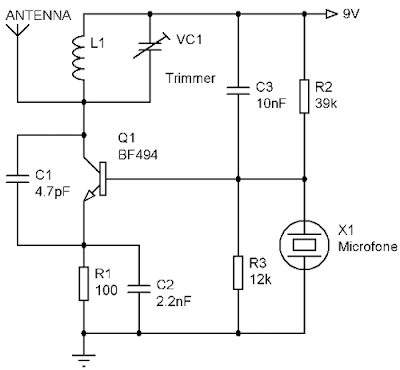

Esquema do transmissor de FM

P.S. – Para algo mais técnico sobre o tema e um tutorial passo a passo de como montar um desses clique aqui.
